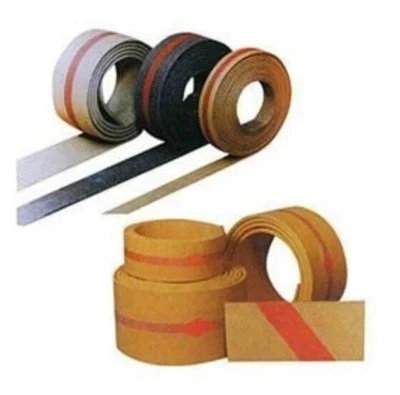

Defladt bælte, også kendt som enflad transmissionsrem, er en af de mest udbredte typer afindustrielle transportbånd, deler lignende brede applikationer medsynkrone gummibåndogPU synkrone bælter. Alsidigheden afflade bælterendda overstigersynkrone bælter. Hvad er kravene til tykkelse, trækstyrke, remskivediameter og andre parametre for flade remme? Nedenfor præsenterer vi en referencetabel fra RoyalCorp, der beskriver de forskellige specifikationer for flade remme-inklusive tykkelse, trækstyrke, remskivedimensioner og primære anvendelsesområder (kun til reference; kontakt RoyalCorps personale direkte for at få specifik information).
Fladt bæltedrevparametre og primær applikationsreferencetabel:
|
model |
tilslagstykkelse mm |
Grundpladetykkelse mm |
Minimum remskive diameter (mm) |
1 % ultimativ trækstyrke (mm) |
bruge |
|
RR-80/30 |
3.0 |
0.6 |
50 |
8 |
Anvendes primært i pakkemaskiner og træbearbejdningsmaskiner, såsom fuldautomatiske kasseforseglingsmaskiner og krydsfinerkantbåndmaskiner mv. |
|
RR-80/40 |
4.0 |
0.6 |
60 |
8 |
|
|
RR-100/60 |
6.0 |
0.8 |
80 |
10 |
RoyalCorp – High-Performance Flat Belt Drive (RF-serien) basisremsmodeller og specifikationer
|
model |
samlet tykkelse |
Grundpladetykkelse |
Minimum remskive diameter |
1% ultimativ trækstyrke |
bruge |
|
RF-10 |
1.0 |
0.3 |
10 |
3 |
Mekanisk udstyr til forskellige industrier-inklusive hardwaremaskiner, print og emballering-såvel som ikke-standard mekanisk udstyr. |
|
RF-12 |
1.2 |
0.4 |
12 |
6 |
|
|
RF-15 |
1.5 |
0.8 |
18 |
10 |
|
|
RF-18 |
1.8 |
1.0 |
25 |
12 |
RoyalCorp – High-High Strength Flat Belt Drive SL Series Parametertabel for baseremsmodel
|
model |
samlet tykkelse |
Grundpladetykkelse |
Hjul med mindste-rem-diameter |
1% ultimativ trækstyrke |
anvendelsesområde |
|
SL-60 |
2.7 |
0.4 |
35 |
6 |
Tekstiltryk- og farvningsindustrien entreprenørmaskiner Papirfremstillingsindustrien stenindustrien Metallurgisk industri Transmissions- eller transportapplikationer i andre barske miljøer. |
|
SL-100 |
3.1 |
0.8 |
85 |
10 |
|
|
SL-120 |
3.3 |
1.0 |
150 |
12 |
|
|
SL-200 |
4.1 |
1.5 |
190 |
20 |
|
|
SL-300 |
5.0 |
2.4 |
325 |
30 |
|
|
SL-400 |
6.0 |
3.2 |
400 |
40 |
|
|
SL-500 |
7.0 |
4.0 |
500 |
50 |
RoyalCorp – High-High Strength Flat Belt Drive (R Series) Base Belt Model & Application Chart
|
model |
tilslagstykkelse mm |
Grundpladetykkelse mm |
Minimum remskive diameter (mm) |
1 % ultimativ trækstyrke (mm) |
bruge |
|
R-60/15 |
1.5 |
0.4 |
25 |
6 |
RoyalCorps R-serie med fladremsdrev med høj-drejningsmoment er ideelle til høj-drevanvendelser i tekstilindustrien – herunder garnsnoningsmaskiner, multiple-snoningsmaskiner, opviklingsmaskiner, kartemaskiner og spindemaskiner – såvel som til let-dreven applikationer, såsom tangentiel kørsel, tryktransport og andre maskiner emballage, elektronik og fremstilling af ledninger og kabler. |
|
R-60/18 |
1.8 |
0.4 |
25 |
6 |
|
|
R-80/20 |
2.0 |
0.6 |
40 |
8 |
|
|
R-100/22 |
2.2 |
0.8 |
50 |
10 |
|
|
R-120/23 |
2.3 |
1.0 |
60 |
12 |
|
|
R-120/25 |
2.5 |
1.0 |
70 |
12 |
|
|
R-150/30 |
3.0 |
1.2 |
100 |
15 |
|
|
R-170/35 |
3.5 |
1.5 |
120 |
17 |
Høj-fladremsdrift – F-serien: Modelspecifikationer og anvendelsesområder
|
model |
samlet tykkelse |
Grundpladetykkelse |
Minimum remskive diameter |
1% ultimativ trækstyrke |
bruge |
|
F-30 |
0.9 |
0.3 |
10 |
3 |
Trykmaskiner, såsom offsettrykmaskiner, foldemaskiner, perforeringsmaskiner, lakeringsmaskiner osv.; emballeringsmaskiner, såsom forseglingsmaskiner; samt slibemaskineri og lette driv- eller transportsystemer til andre industrier. |
|
F-60 |
1.1 |
0.4 |
12 |
6 |
|
|
F-100 |
1.5 |
0.8 |
18 |
10 |
|
|
F-120 |
1.7 |
1.0 |
25 |
12 |
Høj-flad drivrem – AE-serien (Polyester Flat Belt)
|
model |
tykkelse (MM) |
Fremstillings- og forarbejdningsproducent |
mærke |
Primære applikationer |
|
AE-15 |
1.5 |
Norton |
RoyalCorp |
PU-arkbaserede-basebånd har en bred vifte af applikationer. (Flad drivrem) – Dens forlængelseshastighed er betydeligt lavere end for andre plade-remme. Anvendes generelt i koaksiale drivsystemer og transmissionsenheder med en relativt lang remlængde. For eksempel: udstyr til trykkeriindustrien; udstyr til tekstilindustrien (f.eks. spindemaskiner, snoningsmaskiner osv.). |
|
AE-20 |
2.0 |
Norton |
RoyalCorp |
|
|
AE-30 |
3.0 |
Norton |
RoyalCorp |
Produktapplikationer og udvalgte casestudier
Trykning industri; automatiseringsudstyr (indbindingsmaskiner); træbearbejdningsmaskiner industri; store-farvetrykmaskiner; høj-trykmaskiner; etiketteringsmaskiner; transportører og andre maskiner.
